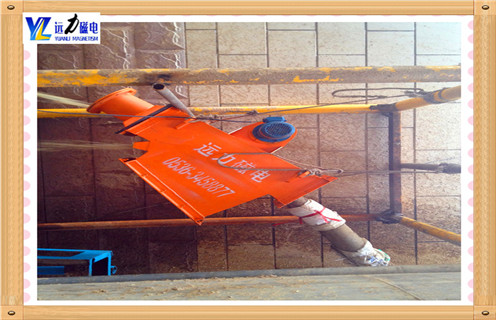

貴陽管道除鐵器安裝示意圖
貴陽管道除鐵器安裝示意圖，管道除鐵器廣泛用在顆粒粉料行業中，它既可以提升原料的品位又可保護生料及熟料用細碎機、輥壓機、立式磨、包裝機和球磨機等粉磨系統中的設備。該除鐵器具有故障率低、除鐵能力強、安裝方便、高效環保等優點。其安裝示意圖是什么樣子的呢?
一、貴陽管道除鐵器使用說明及安裝示意圖
1、除鐵器安裝傾角(入、出料口連線與水平面的夾角)在55°-60°為宜;兩側方向不可傾斜(即電機軸線保持水平)。出料口不應與出鐵管道密閉連接，以長方形接鐵斗或槽形接鐵槽接鐵，出鐵口與接鐵斗間距60mm為宜，以便必要時手工清除出鐵口內可能出現的阻礙物(鐵絲、物料塊等)。
2、除鐵器電控系統可直接接入電源，設備單獨工作;亦可受控于粉料輸送系統，該系統的啟閉決定本設備的工作與否。
3、出、入口法蘭連接面間需墊入墊片或石棉繩，確保連接處的密封性能，以免粉塵溢出污染環境。
4、接電后次開機需觀察設備運行方向是否正確，以下兩種方法均可：A、觀察減速電機轉向，其旋轉方向根據鏈瓦上標示箭頭向一致。B、打開機側觀察口，將一粒徑小于22mm的鐵磁物(螺母等)置于吸附隔板表面，該物向下方出鐵口運動為正確。若運動方向不正確，應立即關機，改變電機旋轉方向后再試。
5、使用前應根據粉體中鐵磁性雜物的混入量，適當調整電機的開停時間，調整電控箱中時間繼電器的按鈕，即可改變這兩個時間，其數值可直接在按鈕上觀察。參考選用時間為：運動時間10秒;間歇時間3～10分。用戶可通過使用、觀察、檢驗，按每次排鐵量不過3kg自行確定佳時間，若粉料中含鐵較多或粉料溫度過高時，亦可采用減速機連續運轉的工作方式。
6、使用前需從注油口往機箱內注入N68(舊牌號40#)機械潤滑油。加油至油位觀察窗中間位置即可，使用后發現油位不足，可加至油位觀察窗位置，機油更換周期為一年。
7、任何情況下均不允許過大鐵塊(≥0.1kg，長度≥80mm)進入機內，以免造成磁鐵組故障或影響除鐵效果。
