皮帶除鐵器圖，皮帶除鐵器安裝盡量水平安裝，皮帶跑偏時先調整托輥支座，如所有托輥支座均已調整到位，皮帶仍繼續跑偏則調整從動滾筒軸承座。即按皮帶提示方向圖示觀察，皮帶向某側跑偏，則將托輥支座按皮帶圖示調整方向調整。如皮帶繼續跑偏則按圖示方向調整從動滾筒軸承座。

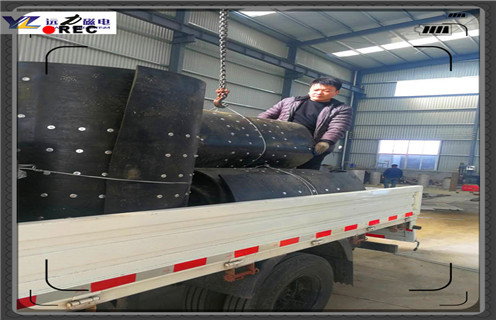

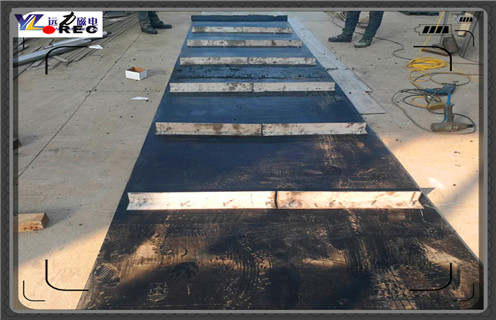

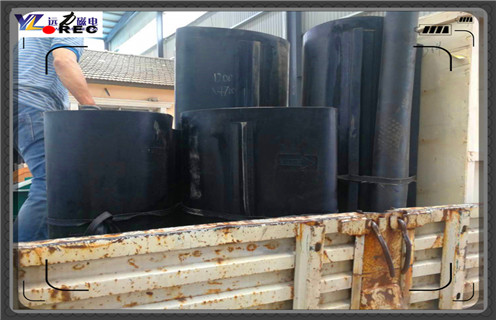

一、皮帶除鐵器圖及安裝示意

1、皮帶除鐵器在調整除鐵器皮帶時應注意皮帶調整：皮帶調整停機過程中，不得踩踏皮帶，否則會影響皮帶調整效果。如皮帶向一側跑偏很多，則可將電機三相進線中的任意兩相調換，皮帶則反方向運轉就會向另一側移動，移動到除鐵器中部時停機，再次調換電機任意兩相，使皮帶按正常方向運轉。

2、然后按皮帶跑偏具體調整方法調試。皮帶跑偏止住后，皮帶需在除鐵器中部穩定運轉2小時，運轉期間應觀察其運轉狀況如有跑偏現象應及時調整。

二、皮帶除鐵器跑偏原因分析

1、帶式除鐵器滾筒表面直徑的不均勻屬于滾筒制造的加工誤差，或者帶式除鐵器滾筒表面有附著物使滾筒軸向兩端直徑存在偏差，使帶式除鐵器皮帶出現兩側張緊力不同，造成皮帶運行過程中跑偏。滾筒表面直徑不均勻有時很難被檢查到，因此為了避免該情況應嚴格控制滾筒的采購質量。

2、當帶式除鐵器作業運行過程中，帶式除鐵器從物料中吸出較重金屬物時會使皮帶出現承載不均勻現象，或者在未卸鐵時與帶式除鐵器機架發生碰撞卡滯現象，或附著在刮板條處長時間的承載不均勻都會導致皮帶的跑偏現象。
